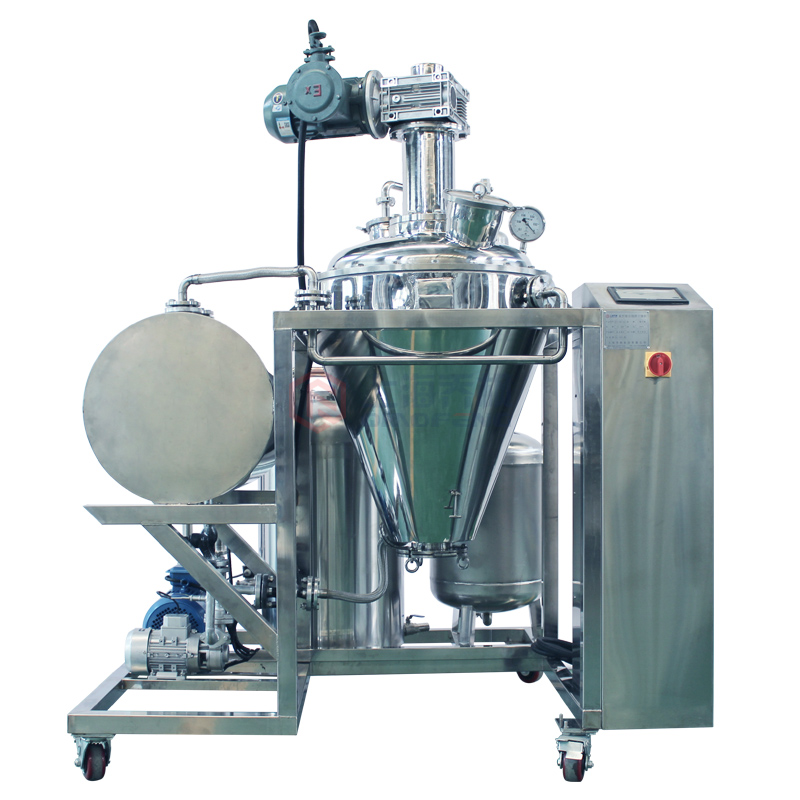

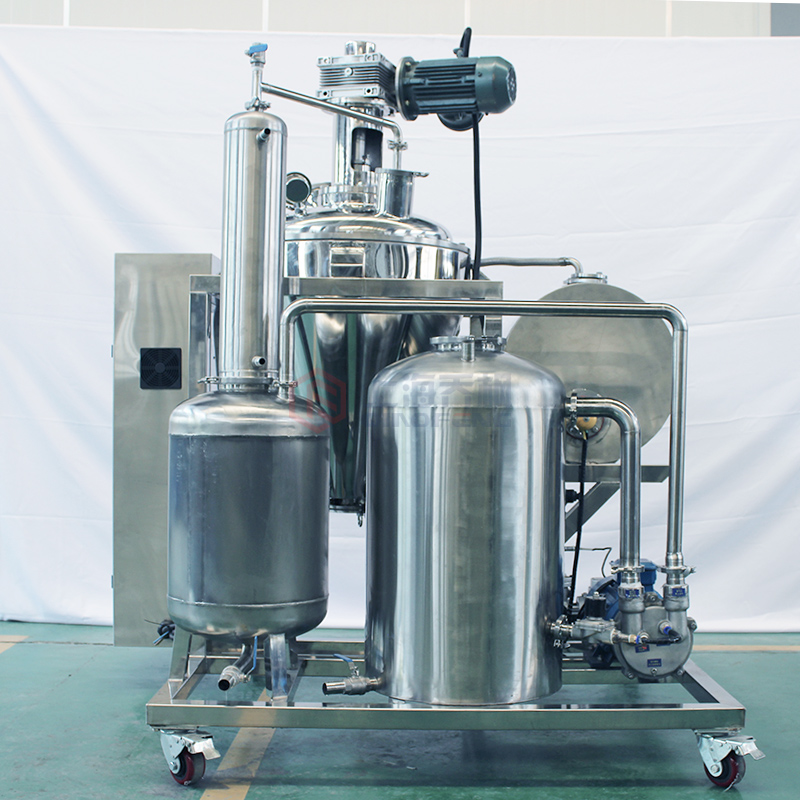

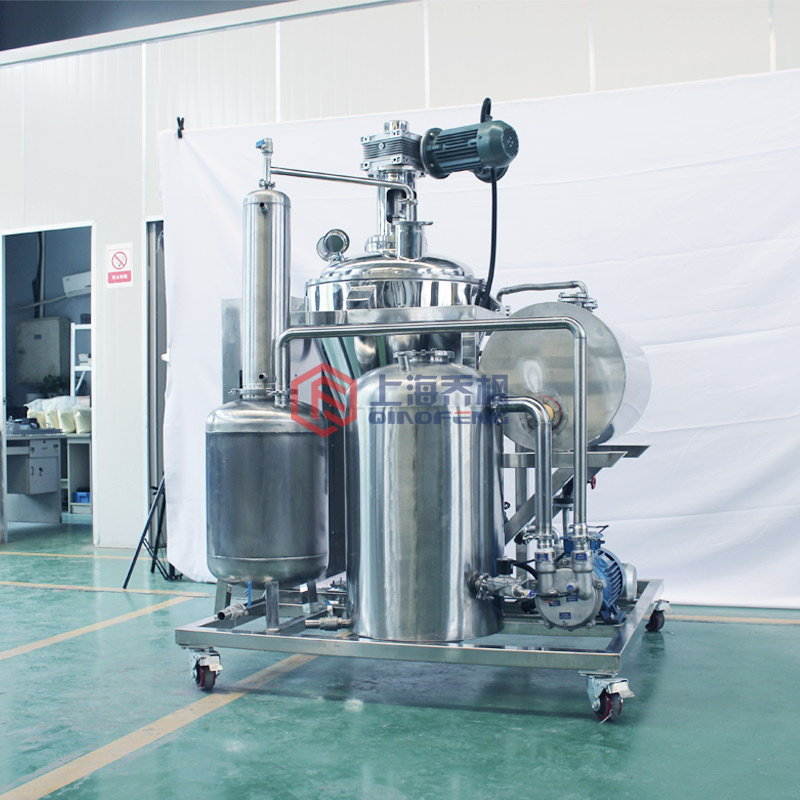

一、真空混合搅拌干燥机概述

DMIX真空低温干燥机是一种集干燥、混合为一体的高效多功能全密闭立式真空干燥设备。它的干燥效率是同等规格“双锥回转真空干燥机”3～5倍。
设备结构特点和功能
1)螺带内部可选择加热，使设备整体加热面积增大30%。
2)螺带搅拌器可实现自下而上循环搅拌的效果，能得到高效的强制传热性能。物料装填率在30%～****情况下，可得到****的加热利用。适合晶体物料的混合、干燥。
3)全密闭系统、无异物污染、洁净度高，特别适于无菌生物制品、**等混合、干燥。
4)搅拌器带加热螺带与锥体间的间隔5mm至8mm。与双锥真空混合干燥机相比，该设备的主体不需要旋转，真空抽气口不需要旋转接头，更加有效的**了真空度和工作的稳定性。
5)采用小角度的锥型筒体结构，使卸料速度快、干净、不积料。
6)罐体和放料阀可选配在线清洗（CIP）和在线灭菌（SIP）。
7)真空口粉尘过滤采用钛合金烧结网，可以反复清洗使用，强度高，不会有纤维脱落和破损的情况。可利用反吹来清灰。
8)设备结构紧凑，运转平稳，密封良好，无润滑泄漏，操作简便，使用寿命长。

二、真空混合搅拌干燥机工作原理

本机由防爆电机，经减速机驱动螺带搅拌器旋转，带动物料沿锥型筒壁旋转并自下而上提升，物料到达*高点后由重力和惯性作用，自动流向旋涡中心回到锥型筒体底部，一系列过程使物料在锥型筒体内强制加热，相互扩散、对流、剪切、错位和掺混，使物料作全方位的不规则往复运动，完成物料同螺带和筒壁表面进行高频率的传热交换,在短时间内达到加热干燥的效果。

三、真空混合搅拌干燥机操作
1.开机前检查各部件运转是否正常。
2.加料时要先开动搅拌后加料，不要加满料后再开电机，这样会将轴承、减速机、电机和搅拌轴损坏。因此设备必须操作规程进行操作使用。（出厂时会提供设备使用说明书、简要操作规程）
3. 开机前检查放料阀是否关闭。
4. 设备开机时密封机构必须**冷却水的正常流通工作，设备停止运行后，需等设备温度降至70度以下才可以停止水冷却，不可以停机后立即停止水冷却而导致密封件的损坏。
5.在混合物料时，物料不要超过总容积的60%，否则会损坏设备，影响使用效果。

6.以上所述请客户认真阅读和检查后，再进行设备的操作和使用。

设备整体参数
型号： QFN-DIMX-100L
容量：100L
工作容积：20-70L
转速：0-25 rpm
传动功率：1.5KW
操作时间: 视物料情况而定
内胆设计压力： 0.09Mpa
夹层设计压力：0.5 Mpa
桶内设计温度：0-200度
