超细粉末喷雾干燥机 生产厂家

1.设备特点气流雾化喷雾,夹角小,不会撞壁;干燥实现1-8微米小粒径粉末;颗粒粒径正态正态较陡,颗粒比较均匀粒径大小可调物料适用范围更广整个雾化机构,无任何塑料垫片,无任何电机,使···

获取报价
产品详情

1.超细粉末喷雾干燥机设备特点

气流雾化喷雾,夹角小,不会撞壁;

干燥实现1-8微米小粒径粉末;

颗粒粒径正态正态较陡,颗粒比较均匀

粒径大小可调

物料适用范围更广

整个雾化机构,无任何塑料垫片,无任何电机,使用寿命更长,易维护

可升级为精钢石镀膜雾化机构,可使用各种金属材料

雾化机构拆装和清洗方便,易维护

2. 超细粉末喷雾干燥机设备优势

雾化系统采用创新的气流雾化结构该气流雾化结构采用双孔异偏机构,实现二段雾化方式,雾滴均匀度良好,粉料粒径大小可根据QFN-CX-NZY8-075VER2018-1A型雾化系统的二维曲线图,调整相应参数实现大小粒径可调。

雾化系统喷嘴采用金刚石镀膜,比普通的SUS304材质更加耐磨。使用寿命是SUS304高10倍以上。

可升级为低温喷雾干燥机(配乔枫的低温干燥系统QFN-CX-5-MD10),在实现*低35摄氏度对物料喷雾干燥。对于新材料的研发具有重要意义。即可实现35-280摄氏度大区间范围对物料进行喷雾干燥。可实现高低温一体喷雾干燥机。区别于一般180-280摄氏度的高温喷雾干燥机。

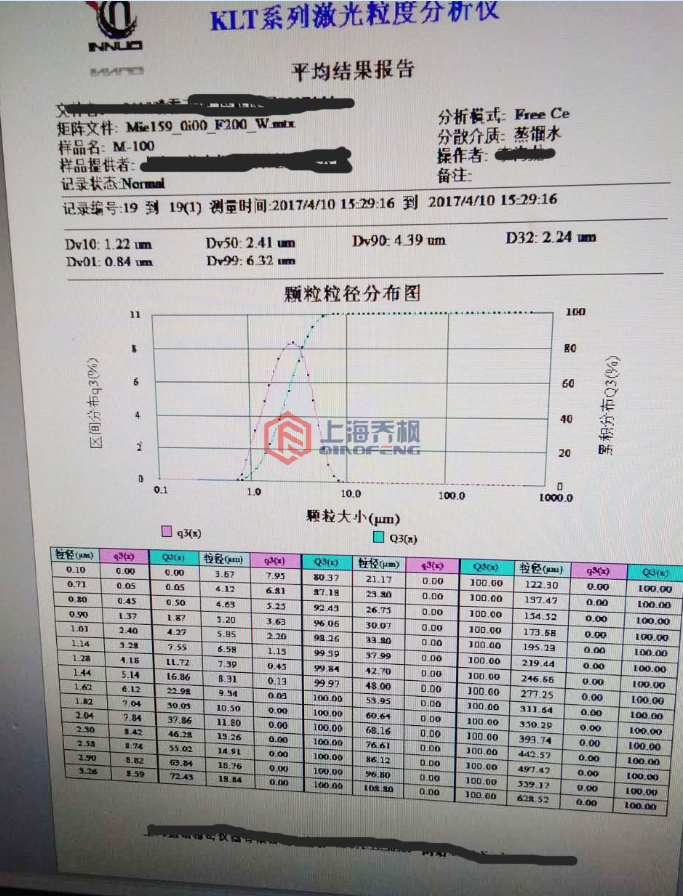

粒度检测(资料来源于客户):

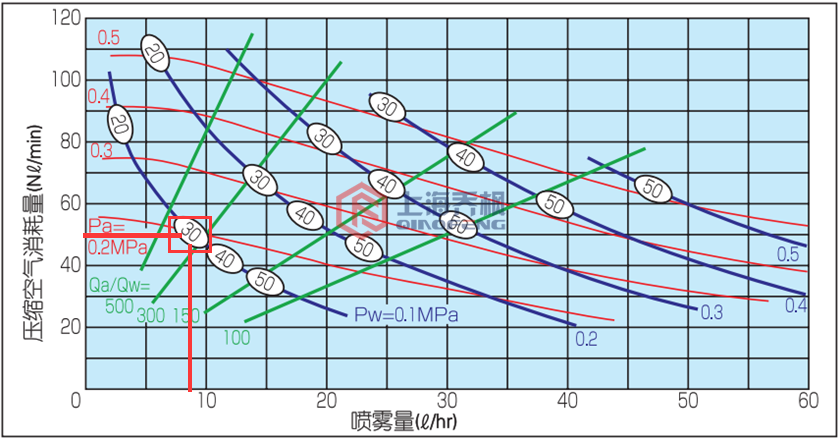

3.QFN-PWCX-NZY8VER2018-075A型雾化系统的二维曲线图

线图读法

1表示一个喷嘴的喷雾量(l/hr)

2红*的线表示压缩空气PA(MPA),蓝*的线表示液体压力,PW(MPA),绿*的线表示QA/QW汽水比。

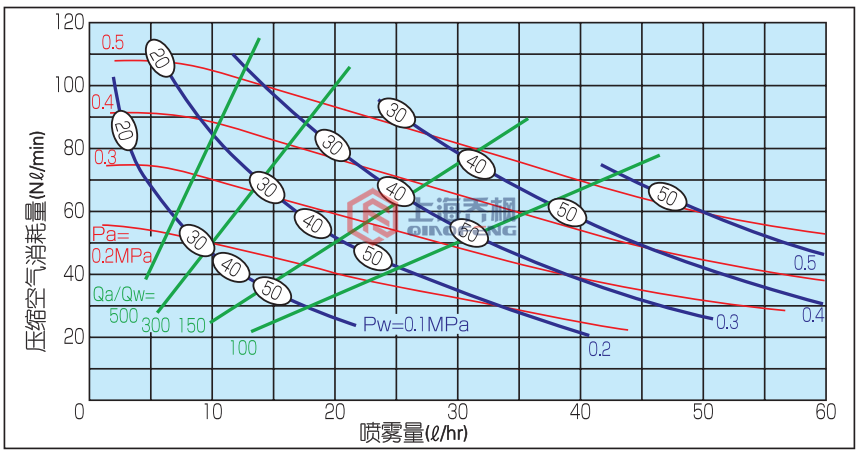

3. 内的数字表示以托普勒发测定4.QFN-PWCX-NZY8VER2018-075A型雾化系统的二维曲线图

线图读法

1表示一个喷嘴的喷雾量(l/hr)

2红*的线表示压缩空气PA(MPA),蓝*的线表示液体压力,PW(MPA),绿*的线表示QA/QW汽水比。

4. 内的数字表示以托普勒发测定的SAUTER平均粒径(微米)

QFN-CX-NZY8VER2018-075A型雾化系统:

举例说明:如果*终的平均干粉粒径为3微米左右,已知条件为,进料的溶液含固量为10%,

那么所需的平均湿雾滴尺寸为3/0.1=30微米.进液量约为8L/hr,压缩空气需要0.2MPA,交点约为30微米,

如需其他尺寸粒径的雾滴,先确定处理量,做一条竖向轴,找到大致粒径大小,然后找到交点,找出压缩空气压力。

注:根据物料的密度,粘性等参数对雾滴影响参数±△3,*终的平均粒径应在30± △3,[-27,33]

超细粉末喷雾干燥机技术参数:

超细粉末喷雾干燥机

QFN-CX-3

QFN-CX-5

QFN-CX-10

水分蒸发量

3Kg/h

5Kg/h

10Kg/h

*小进料量

80ml

80ml

120ml

干燥室直径(mm)

¢600

¢800

¢1200

干燥塔高度(mm)

¢800

¢800

¢1500

雾化结构

单孔异偏雾化结构(QFN-CX-NZY8VER2018-1A)

电控系统

乔枫超细粉末雾化系统专用(QFN-CX-ES-VER2018-1A)

*高进风温度(摄氏度)

260

电控主要配件标准(包括PLC,模拟量模块,触摸屏)(可选)

☑维控控制模块(标准)  □台达控制模块    □德国西门子控制模块
□其他______________

电控辅助配件选型标准(包括接触器等)(可选)

☑正泰(标准)    □德力西   □施耐德    □其他______________

与物料接触部分(可选)

☑SUS304(标准)     □SUS316   □其他_______________

尾气再利用,节能30%以上(可选)

☑不装配(标准)  □装配

雾化喷嘴(是否采用金刚石镀膜)

☑SUS304(标准)□SUS316(标准)□ 碳化硅(标准)  □金刚石

设备保修

☑1年(标准,以上需收取一定的维修费用)   □2年   □3年

加热器容量

6Kw

15Kw

25Kw

送风机[功率(kw),风量(m³ /min)]

[0.25,9.5]

引风机[功率(kw),风量(m³ /h)]

[1.5,250]

[2.2,300]

[2.2,300]

压缩机[功率(kw),风量(L /min)]

[0.58,108]

[1.5,250]

[1.5,250]

电力(装机容量)

8Kw

30Kw

40Kw

保温材料

50mm玻璃纤维保温棉

50mm玻璃纤维保温棉

50mm玻璃纤维保温棉

□脉冲布袋除尘器(可选)

聚四氟覆膜材料

4只

4只

9只

外形尺寸(mm)(L×W×H)
参考

1600×1400×1800

2200×1600×2200

2600×1200×2500

安装重量(参考)

200Kg

450Kg

1000Kg

动力电源

380V/-3¢    (可根据不同国家标准定制相关电压)

注1: 水分蒸发量以进风温度250℃,

 2: 如需更大蒸发量的设备,请在线询价或致电本公司
